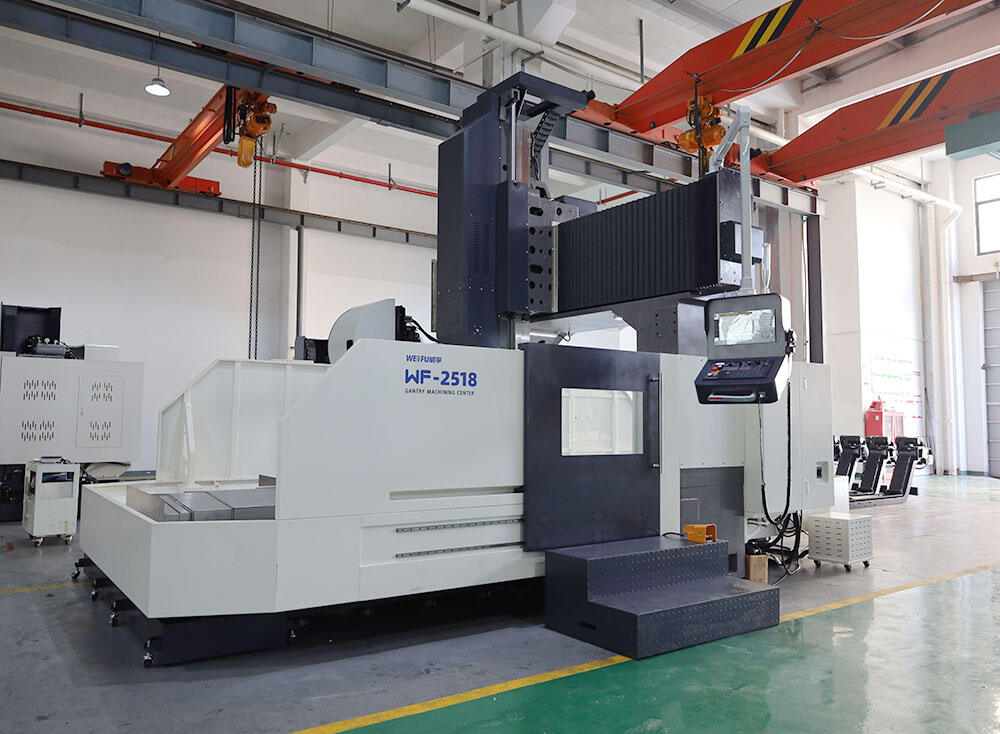

Najważniejsze cechy, które czynią centrum frezarskie typu portalowego idealnym rozwiązaniem do ciężkich operacji frezowania

Sztywność konstrukcyjna: podstawa precyzji w centrum frezarskim typu portalowym

Konfiguracja z podwójną kolumną i monolityczna konstrukcja podstawy minimalizują odkształcenia termiczne i dynamiczne

Konfiguracja z podwójną kolumną zapewnia symetryczny rozkład sił, kierując naprężenia tnące bezpośrednio do fundamentu maszyny. W połączeniu z monolityczną podstawą wykonaną z materiału mineralnego — charakteryzującą się współczynnikiem tłumienia drgań 10-krotnie wyższym niż u tradycyjnej żeliwa sferoidalnego — projekt ten ogranicza dryf termiczny do wartości mniejszej niż 0,5 µm/m·°C. Podczas frezowania tytanu przy obciążeniu wrzeciona na poziomie 80% zmierzona wartość odkształcenia była o 40% niższa niż w przypadku alternatywnych konstrukcji z pojedynczą kolumną. Taka sztywność jest niezbędna do zachowania integralności wymiarowej w trakcie długotrwałych, 8-godzinnych cykli obróbki stosowanych w przemyśle lotniczym.

Systemy tłumienia drgań oraz odlewy zoptymalizowane metodą MES umożliwiające osiągnięcie dokładności pozycjonowania ≤2 µm przy pełnym obciążeniu

Pasywne sieci tłumienia — wypełnione polimerami o wysokiej lepkości — tłumią częstotliwości rezonansowe powyżej 300 Hz, zapobiegając drganiom podczas frezowania przy wysokich obrotach narzędzi węglikowych (np. 18 000 obr./min). Odlewy wyposażone są w wzory żeber zoptymalizowane metodą analizy elementów skończonych (FEA), co podnosi częstotliwości własne powyżej typowego zakresu pasmowego serwonapędów (100–150 Hz), zapewniając stabilność podczas wymagających operacji, takich jak głębokie frezowanie rowków. Systemy te zostały zweryfikowane zgodnie ze standardem ASME B5.64 i zapewniają powtarzalność pozycjonowania na poziomie ≤2 µm — nawet przy obciążeniach roboczych do 50 kW podczas toczenia materiału D2 w stanie hartowanym.

Skalowalna pojemność obrabianych przedmiotów: obsługa ekstremalnych rozmiarów i mas za pomocą centrum frezarskiego typu gantry

przestrzeń robocza o wymiarach 12 m × 4 m × 4 m oraz nośność przekraczająca 50 ton umożliwiają obróbkę jednostkową obudów turbin wiatrowych i form do akumulatorów EV

Centra obróbkowe portalowe unikalnie rozwiązują ograniczenia platform pionowych i poziomych przy obróbce nadmiernie dużych komponentów. Dzięki obszarowi roboczemu o wymiarach 12 m × 4 m × 4 m oraz nośności ładunku przekraczającej 50 ton umożliwiają ciągłą obróbkę sekcji skrzydeł lotniczych, obudów napędów morskich, przekładni turbin wiatrowych oraz form do baterii pojazdów elektrycznych (EV) – wszystko w jednej pozycji. Stała konstrukcja przedmiotu obrabianego zapewnia zachowanie dokładności położenia podczas operacji wymagających wysokich sił, takich jak frezowanie czołowe stali hartowanej przy mocy 80 kW. Eliminacja konieczności ponownego pozycjonowania zapobiega kumulowaniu się błędów tolerancji – co ma kluczowe znaczenie dla powierzchni uszczelniających hydraulicznie oraz kanałów chłodzących w odlewaniu pod ciśnieniem. Zgodnie z normą ASME B5.54-2023, ta skalowalność pozwala zmniejszyć koszty uchwytów o 65% dla nadmiernie dużych części, osiągając przy tym płaskość na poziomie ±0,05 mm na rozpiętości 10 metrów.

Wysokowydajne usuwanie materiału: moc wrzeciona i zarządzanie ciepłem w ciężkiej frezowaniu

Interfejs wrzeciona ISO 50, moc 40–80 kW oraz stała wydajność usuwania materiału (MRR) przekraczająca 120 cm³/min w stopach Inconel i stali hartowanej

Wysokie wskaźniki usuwania materiału w trudnych stopach, takich jak Inconel i stal hartowana, wymagają więcej niż surowej mocy wrzeciona – potrzebują wydajności bogatej w moment obrotowy oraz inteligentnego zarządzania ciepłem. Centra frezarskie typu gantry wyposażone we wrzeciony ISO 50 oraz silniki o mocy 40–80 kW zapewniają wskaźniki usuwania materiału przekraczające 120 cm³/min w tych materiałach. Aby uniknąć zatrzymania się silnika i przegrzania podczas intensywnego toczenia, najlepszą praktyką jest ograniczenie wykorzystania wrzeciona do 70–80% mocy znamionowej – co umożliwia stałą dostawę momentu obrotowego niezbędnego do głębokich i stabilnych cięć.

Wszechstranność wieloosiowa i integracja procesów: rozszerzanie możliwości bez kompromisów

Jednoczesne frezowanie konturowe w 5 osiach dla żeber w przemyśle lotniczym i kołnierzy półprzewodnikowych – przy zachowaniu sztywności pod wpływem złożonych ścieżek narzędzia

Podwójna konstrukcja kolumnowa portalu oraz wzmocnione odlewy zapewniają stabilność konstrukcyjną podczas jednoczesnego frezowania po krzywych w 5 osiach – co jest kluczowe przy obróbce cienkościennych żeber stosowanych w przemyśle lotniczym oraz precyzyjnych kołnierzy do półprzewodników. Ta sztywność ogranicza drgania i ugięcia w trakcie złożonych, wysokoprzyspieszonych ścieżek narzędzia, zachowując jakość powierzchni, dokładność wymiarową oraz prędkość skrawania bez kompromisów.

Zintegrowane frezowanie, wiercenie, toczenie otworów i gwintowanie skracają czas cyklu nawet o 37% (potwierdzone przez MTConnect) w produkcji dużych elementów

Poprzez skonsolidowanie frezowania, wiercenia, toczenia otworów i gwintowania w jednej operacji, centra obróbkowe portalowe eliminują wielokrotne przenoszenie detali i ponowne ich mocowanie – skracając całkowity czas obróbki nawet o 37%, co potwierdzono za pomocą danych telemetrycznych MTConnect. Ta integracja przyspiesza przepustowość, obniża zapotrzebowanie na siłę roboczą oraz poprawia jakość wyrobów dzięki zmniejszeniu błędów wynikających z wielokrotnego manipulowania detalami – wszystko to w ramach jednej, wysokosztywnej platformy.

Współpracuj z Weifu CNC w zakresie niestandardowych rozwiązań centrów frezarskich typu portalowego

Jako zaufany chiński producent maszyn CNC z 20-letnim doświadczeniem oraz dostawca OEM, firma Wuxi Weifu International Trade Co., Ltd. oferuje wysokowydajne centra frezarskie typu portalowego zaprojektowane specjalnie zgodnie z Państwa indywidualnymi wymaganiami w zakresie ciężkiego przemysłu produkcyjnego. Nasze precyzyjnie zaprojektowane urządzenia spełniają międzynarodowe standardy jakości (ASME, ISO) i są stosowane w kluczowych sektorach przemysłu, takich jak lotnictwo i kosmonautyka, nowa energia, inżynieria morska oraz przemysł ciężki.

Niezależnie od tego, czy potrzebujesz standardowych centrów frezarskich typu gantry, konfiguracji dostosowanych do indywidualnych wymagań, czy kompleksowych rozwiązań frezarskich kluczem-w-rękę, nasz profesjonalny zespół inżynierów zapewnia wsparcie na każdym etapie — od konsultacji technicznych i projektowania dostosowanego do potrzeb klienta, przez produkcję i globalną dostawę, po niezawodną 12-miesięczną obsługę posprzedażową. Stosujemy rygorystyczne protokoły kontroli jakości, oferujemy szybkie możliwości dostosowywania rozwiązań oraz zapewniamy stałą niezawodność produktów, aby wspierać Państwa w zwiększaniu wydajności produkcji, obniżaniu kosztów operacyjnych oraz wzmocnieniu konkurencyjności na rynku światowym.

Gotowi Państwo ulepszyć swoje możliwości ciężkich obróbek? Skontaktuj się już dziś z naszym międzynarodowym zespołem sprzedaży, aby uzyskać bezpłatną ofertę techniczną, szczegółowy katalog produktów lub indywidualną konsultację dotyczącą rozwiązania dopasowanego do Państwa potrzeb. Zbudujmy razem długotrwałe partnerstwo OEM/ODM i wspólnie osiągnijmy sukces w Państwa działalności produkcyjnej!
