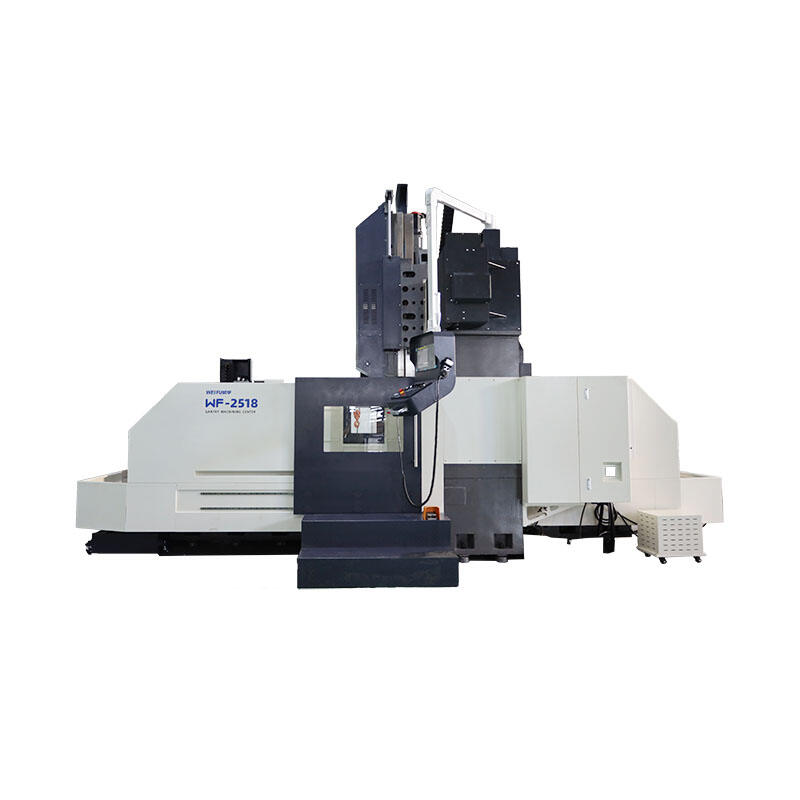

Centrum frezarskie typu bramowego kontra centrum frezarskie pionowe: które wybrać?

Podstawowe różnice strukturalne i kinematyczne

Architektura ramy: nieruchoma konstrukcja typu gantry vs. projekt z pionową kolumną

Podstawową różnicą architektoniczną pomiędzy bramowe centrum obróbcze a pionowym centrum frezarskim jest sposób, w jaki maszyna wspiera głowicę skrawającą i obrabiany przedmiot. W centrum frezarskim typu gantry wrzecio porusza się wzdłuż nieruchomej belki, podczas gdy przedmiot obrabiany pozostaje nieruchomy na stole, który przesuwa się jedynie w jednej osi. Takie ułożenie zapewnia naturalną sztywność, ponieważ konstrukcja gantry bezpośrednio pochłania siły skrawania – minimalizując ugięcie pod obciążeniem. Natomiast w pionowym centrum frezarskim ruchomą częścią jest kolumna przenosząca wrzecio, a przedmiot obrabiany umieszczony jest na ruchomym stole. Projekt kolumny jako wspornika wprowadza potencjalne odkształcenia przy dużych obciążeniach, ograniczając tym samym jej przydatność do obróbki dużych, wysokiej precyzji elementów.

Konfiguracja osi, zakres przemieszczeń oraz dynamiczna sztywność w zastosowaniach ciężkich

Centra obróbkowe portalowe osiąga się rozszerzony zakres ruchu wzdłuż osi X poprzez przesuwanie całej konstrukcji mostkowej wzdłuż podstawy, ruch wzdłuż osi Y za pomocą przesuwania głowicy frezarskiej wzdłuż belki oraz ruch wzdłuż osi Z dzięki pionowemu ruchowi suwaka. Takie ułożenie kinematyczne zapewnia obszerną przestrzeń roboczą bez utraty sztywności dynamicznej – co ma kluczowe znaczenie przy obróbce monolitycznych elementów lotniczych lub obudów turbin z sektora energetycznego. Stała konstrukcja mostka tłumi drgania i zapewnia stabilność pozycjonowania podczas intensywnej obróbki materiału. Pionowe centra frezarskie, ograniczone wielkością stołu i zakresem przesuwu kolumny, są lepiej dopasowane do mniejszych części i lżejszych cięć. Ich prostszy łańcuch ruchu oferuje mniejszą odporność na odkształcenia pod wpływem dużych sił, co skutkuje niższą sztywnością oraz skróceniem trwałości narzędzi w długotrwałych operacjach o dużej intensywności.

Porównanie wydajności: dokładność, szybkość usuwania materiału oraz elastyczność w zakresie narzędzi

Dokładność pozycjonowania i stabilność termiczna pod wpływem długotrwałych obciążeń tnących

Centra obróbkowe typu bramkowego zapewniają wysoką dokładność pozycjonowania podczas długotrwałych operacji dzięki symetrycznej, termicznie zrównoważonej konstrukcji mostka – co ogranicza asymetryczne nagrzewanie się i dryf termiczny. Dla dużych elementów lotniczych wymagających tolerancji na poziomie mikrometrów w trakcie wielogodzinnych cykli ta stabilność jest warunkiem bezwzględnie koniecznym. Niezależne testy potwierdzają, że systemy bramkowe utrzymują dokładność pozycjonowania w zakresie ±0,005 mm podczas 8-godzinnych ciągłych przebiegów; maszyny pionowe w porównywalnych warunkach intensywnej obróbki często wykazują dryf termiczny przekraczający 0,015 mm.

Moc wrzeciona, moment obrotowy i szybkość usuwania materiału dla elementów lotniczych i energetycznych

Centra obróbkowe typu gantry obsługują wrzeciona o wyższym momencie obrotowym i niższych obrotach na minutę, zoptymalizowane do obróbki trudnych stopów stosowanych w przemyśle lotniczym, takich jak tytan czy Inconel. Ich sztywna konstrukcja pozwala na pełne wykorzystanie mocy wrzeciona podczas głębokiego frezowania rowków, frezowania kieszonek oraz frezowania czołowego stali hartowanych — bez drgań lub odkształceń. Przy obróbce elementów energetycznych o dużej grubości ścianek, np. obudów turbin, platformy typu gantry zapewniają wskaźniki usuwania materiału (MRR) o 15–25% wyższe niż porównywalne pod względem ceny maszyny pionowe. Ta przewaga wydajności wynika nie tylko z surowej mocy, ale także ze stabilnego pochłaniania sił i stałego, bezpiecznego zaczepienia narzędzia.

Zastosowanie: Kiedy centrum obróbkowe typu gantry jest optymalnym wyborem

Duże, wysokiej sztywności przedmioty obrabiane (np. obudowy turbin wiatrowych, ramy wagonów kolejowych)

Dla przedmiotów obrabianych przekraczających możliwości maszyny pionowej pod względem rozmiaru lub masy — co jest typowym wymaganiem w produkcji urządzeń do energetyki wiatrowej, przemysłu kolejowego oraz ciężkiego sprzętu produkcyjnego — bramowe centrum obróbcze jest optymalnym rozwiązaniem. Stała belka nośna i ruchoma stolica zapewniają wyjątkową sztywność na długich dystansach przesuwu, gwarantując stabilność wymiarową podczas frezowania obudów turbin wiatrowych o masie wielu ton lub ram wagonów kolejowych. Otwarta architektura pozwala również na obróbkę wielu powierzchni w jednej pozycji, eliminując błędy ponownego ustawiania i skracając całkowity czas cyklu.

Produkcja o niskiej mieszance i wysokiej wartości wymagająca minimalnego przygotowania oraz wyjątkowej integralności powierzchni

W produkcji o niskiej liczbie sztuk i wysokiej wartości — takiej jak żebra konstrukcyjne do przemysłu lotniczego lub płyty podstawowe do sektora energetycznego — zalety centrum frezarskiego typu portalowego wykraczają poza wydajność. Duża przestrzeń robocza umożliwia jednoczesne mocowanie wielu wariantów części, co skraca czas przełączania między partiami. Termicznie stabilna, symetryczna konstrukcja zapewnia stałą jakość powierzchni nawet przy długich, nieprzerwanych frezowaniach — zmniejszając tym samym potrzebę obróbki wykańczającej po frezowaniu. Choć inwestycja początkowa jest wyższa, połączenie niższego odsetka prac korekcyjnych, dłuższego okresu użytkowania narzędzi oraz skrócenia czasu frezowania przypadającego na jedną sztukę generuje lepszy całkowity koszt przypadający na pojedynczy komponent w całym cyklu życia maszyny.

Rozważania operacyjne i ekonomiczne

Powierzchnia zabudowy, wymagania dotyczące fundamentu, integracja z systemami automatyzacji oraz całkowity koszt posiadania

Centra frezarskie typu mostowego wymagają znacznie większej powierzchni podłogi — zwykle o 30–40% większej niż ich odpowiedniki pionowe — ze względu na konstrukcję mostową. Wymaga to wzmocnionych fundamentów betonowych zdolnych do wytrzymywania obciążeń 50–100 ton, aby zachować stabilność geometryczną podczas intensywnego frezowania. Integracja z systemami automatyzacji jest znacznie bardziej elastyczna: otwarta konstrukcja mostowa umożliwia montaż robotów do załadunku/wyładunku oraz systemów transportu palet bez ograniczeń przestrzennych ani kosztownej modernizacji. Choć początkowe inwestycje są o 20–35% wyższe niż w przypadku maszyn pionowych, platformy mostowe pozwalają obniżyć koszty przypadające na pojedynczą sztukę o 15–25% w produkcji wysokogabarytowych elementów w dużych partiach — dzięki szybszemu wskaźnikowi usuwania materiału (MRR) i mniejszej liczbie przygotowań. Konserwacja odzwierciedla odporność platformy: roczne koszty konserwacji wrzeciona wynoszą średnio 18 tys. USD w porównaniu do 12 tys. USD dla centrów pionowych, ale interwały serwisowe są o 30% dłuższe.

Często zadawane pytania

Jakie są główne zalety centrów frezarskich typu portalowego w porównaniu do centrów frezarskich pionowych?

Centra frezarskie typu portalowego oferują wyższą sztywność, rozszerzone obszary robocze oraz lepsze tłumienie drgań, co czyni je idealnym rozwiązaniem do zastosowań ciężkich oraz dużych elementów, takich jak obudowy turbin czy ramy wagonów kolejowych.

Czy centra frezarskie typu portalowego są odpowiednie do obróbki małych części?

Chociaż centra frezarskie typu portalowego świetnie sprawdzają się przy obróbce dużych elementów, ich wyższy początkowy koszt inwestycji oraz wymagana powierzchnia zabudowy czynią je mniej opłacalnymi przy obróbce małych części w porównaniu do centrów frezarskich pionowych.

Jakie są wymagania dotyczące fundamentów dla centrów frezarskich typu portalowego?

Centra frezarskie typu portalowego wymagają fundamentów z betonu wzmocnionego o klasie wytrzymałości od 100 do 150 MPa, aby zapewnić stabilność ich ciężkiej konstrukcji podczas operacji frezowania.
