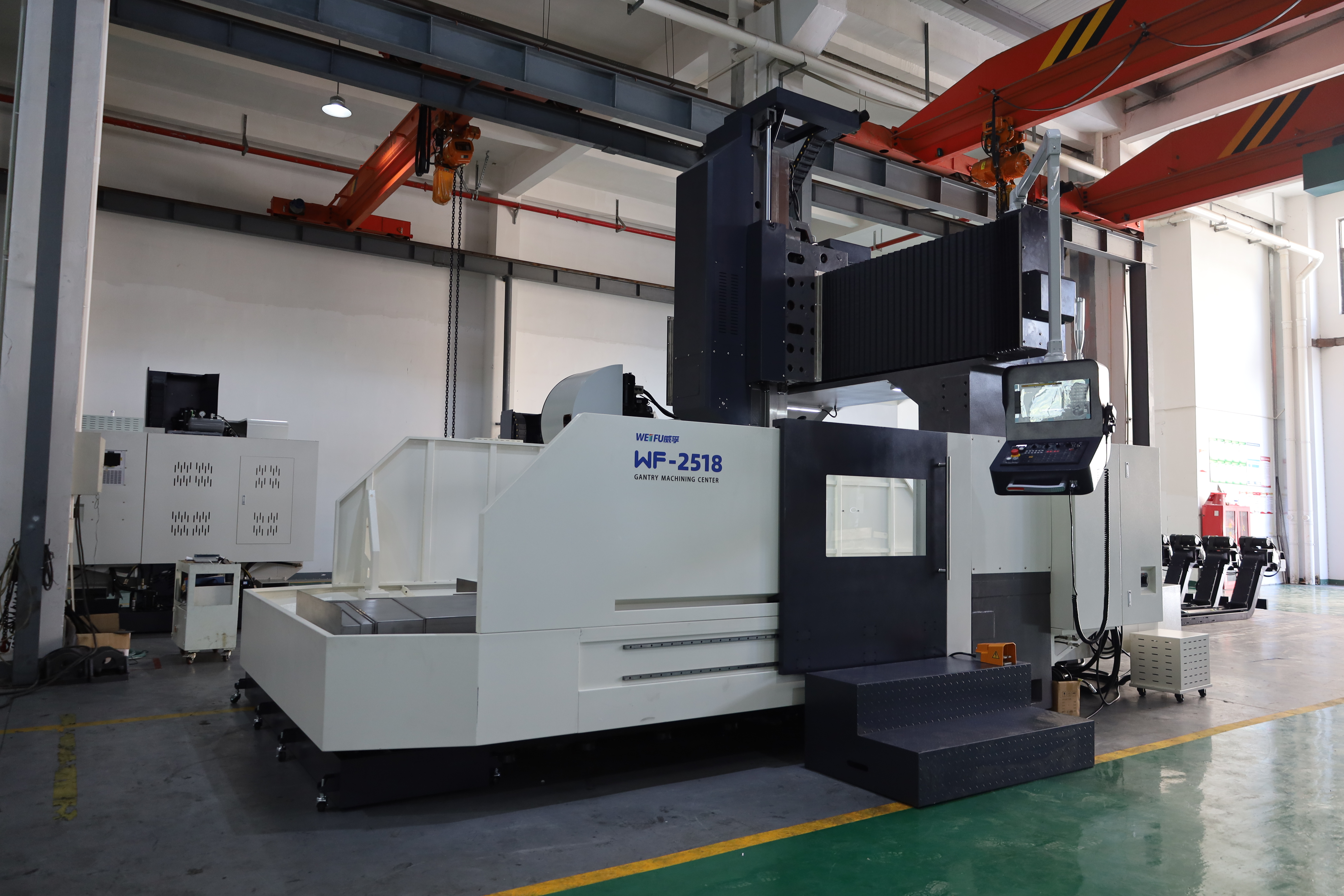

Rola centrum frezarskiego typu bramowego w precyzyjnym wykonywaniu form i matryc

Dlaczego centra frezarskie portalowe są niezbędne do produkcji form i matryc o wysokiej precyzji

Dokładność na poziomie mikronów oraz stabilność termiczna podczas długotrwałego ciężkiego frezowania

Osiągnięcie tolerancji na poziomie mikronów w produkcji form i matryc wymaga wyjątkowej stabilności termicznej—i bramowe centrum obróbcze został unikalnie zaprojektowany właśnie do tego celu. Jego ogromna, przypominająca most konstrukcja równomiernie rozprowadza siły cięcia na całej ramie, zapobiegając lokalnemu nagrzewaniu się, które utrudnia pracę maszyn z uchylonym lub litery C kształtem ramy. Ta symetryczna konstrukcja naturalnie minimalizuje przemieszczenia termiczne wzdłuż wszystkich trzech osi liniowych, zachowując dokładne wyrównanie wrzeciona względem obrabianego przedmiotu nawet podczas godzin ciągłej intensywnej obróbki stali narzędziowych w stanie hartowanym. Wiele modeli wysokiej klasy dodatkowo wzmacnia tę stabilność za pomocą aktywnych systemów kompensacji termicznej: wbudowane czujniki monitorują rzeczywiste zmiany temperatury w kluczowych obszarach konstrukcyjnych i automatycznie korygują położenie osi, aby zachować integralność wymiarową. W zastosowaniach matrycowych o wysokiej wydajności – zwłaszcza przy dużych matrycach wymagających powtarzalności poniżej 10 µm na powierzchniach o długości wielu metrów – połączenie pasywnej sztywności i inteligentnego zarządzania ciepłem jest warunkiem bezwzględnie koniecznym. Bezpośrednio zmniejsza to ilość odpadów i konieczność poprawek, obniżając koszty przypadające na pojedynczą sztukę w długich seriach produkcyjnych.

Sztywność konstrukcyjna i tłumienie drgań: podstawa uzyskiwania spójnej jakości powierzchni oraz ścisłych tolerancji

Dwukolumnowa, nieruchoma konstrukcja belek centrum frezarskiego typu gantry zapewnia nieporównywaną sztywność konstrukcyjną – cechę podstawową do utrzymywania ścisłych tolerancji geometrycznych oraz osiągania powierzchni klasy A na dużych elementach form wtryskowych. Wspierając głowicę frezarską z obu stron, konstrukcja gantry znacznie skuteczniej zapobiega ugięciom niż alternatywne rozwiązania jednokolumnowe lub z ruchomą belką. Sztywność ta jest dodatkowo wzmacniana przez ciężką podstawę z żeliwa odlewniczego oraz wzmocnioną belkę poprzeczną, które działają jako tłumik o dużej masie, pochłaniając i rozpraszając drgania powstające podczas przerywanych cięć – zjawisko częste przy obróbce wytwardzonych stali w jamach formy lub skomplikowanych elementach rdzeni. Wynikiem jest wyjątkowa powtarzalność pozycji (często w granicach ±5 µm na 3-metrowej stole roboczym) oraz znacznie zmniejszone drgania rezonansowe (chatter), co umożliwia uzyskanie gładkich powierzchni, często eliminujących konieczność wtórnej ręcznej polerówki. Dla producentów form taka spójność przekłada się na lepsze spełnianie wymagań norm GD&T, wydłużenie trwałości narzędzi oraz większą dokładność półfabrykatów przeznaczonych do dalszych procesów, takich jak EDM lub obróbka elektrod. W przypadku masowej produkcji matryc samochodowych pozwala to zaoszczędzić kilka godzin ręcznej obróbki wykańczającej na każdą jamę – nie jako dodatkowy bonus efektywności, lecz jako podstawowy warunek konieczny do zapewnienia precyzji w skali przemysłowej.

obróbka jednoczesna na 5 osiach: Usprawnianie złożonej produkcji form za pomocą jednego centrum obróbkowego z mostem jezdnym

Zintegrowane obrotowe stoły o dużym średnicy oraz głowice nachylno-obrotowe umożliwiające bezszwowe frezowanie wielu powierzchni

Nowoczesne centra frezarskie typu bramkowego wyposażone w obrotowe stoły o dużym średnicy oraz głowice nachylno-obrotowe o wysokim momencie obrotowym umożliwiają prawdziwe jednoczesne ruchy pięcioosiowe — zmieniając sposób produkcji złożonych form. W przeciwieństwie do pozycjonowania 3+2, ta konfiguracja pozwala na ciągły, zsynchronizowany ruch we wszystkich pięciu osiach w ramach jednego programu, umożliwiając narzędziu zbliżanie się do stromych ścian, głębokich wnęk oraz skomplikowanych podcięć pod optymalnymi kątami bez przerw. Zachowanie zawsze prostopadłego ustawienia narzędzia względem powierzchni minimalizuje odkształcenia, umożliwia stosowanie krótszych i sztywniejszych narzędzi oraz znacznie ogranicza drgania — co przekłada się na doskonałą integralność powierzchni i lepszą jakość wykończenia. Zintegrowany stół obrotowy zachowuje wysoką dokładność pozycjonowania nawet przy dużych obciążeniach i wysokim momencie obrotowym, co czyni go idealnym rozwiązaniem dla dużych, asymetrycznych elementów form. Ta funkcjonalność jest niezbędna przy produkcji form wtryskowych z kanałami chłodzenia konformalnymi lub matryc tłoczniowych z promieniami złożonymi oraz kątami wyprowadzenia o ścisłych tolerancjach — umożliwiając pełne frezowanie konturu w jednej operacji montażowej, tam gdzie tradycyjne metody wymagałyby wielu uchwytów lub operacji wtórnych.

Eliminacja błędów ponownego pozycjonowania i skrócenie czasu przygotowania dzięki ukończeniu formy w jednym ustawieniu

Pojedynczy centrum obróbkowe typu gantry wykonujące pełną obróbkę końcową w 5 osiach eliminuje konieczność przenoszenia form między maszynami lub ponownego mocowania w celu wykonania różnych operacji. Każda powierzchnia — urobiona, półwykończona i gotowa — jest obrabiana w jednym nieprzerwanym cyklu bez konieczności ponownego ustalania położenia. Eliminuje to błędy pozycjonowania skumulowane przy każdej ponownej korekcji położenia detalu, co bezpośrednio poprawia spójność wymiarową wszystkich cech geometrycznych oraz upraszcza inspekcję pierwszego egzemplarza. Czas przygotowania do pracy znacznie się skraca: operatorzy nie muszą już przez minuty — a nawet godziny — wykonywać czynności zerowania, sondowania i weryfikacji położenia na dodatkowych maszynach. W przypadku form o wysokiej wartości zmniejsza się również ryzyko uszkodzeń związanych z ich przemieszczaniem. Po połączeniu z zaawansowanym oprogramowaniem CAM optymalizującym ciągłe ścieżki narzędzia w celu minimalizacji zmian przyspieszenia oraz zapewnienia stałego obciążenia frezu, ten przepływ pracy zapewnia mierzalne korzyści pod względem wydajności, dokładności i kontroli kosztów — dzięki czemu centrum obróbkowe typu gantry staje się nie tylko narzędziem produkcyjnym, lecz strategicznym wspomagaczem w produkcji złożonych form.

Rzeczywisty wpływ: produkcja form do przemysłu motocyklowego i lotniczego przy użyciu centrów frezarskich typu gantry

Produkcja dużych serii elementów nadwozi samochodów klasy A oraz matryc konstrukcyjnych

W produkcji motocykli oraz lotniczej centrum frezarskie typu gantry stanowi podstawę wysokiej precyzji i dużej objętości produkcji form i matryc. W przypadku karoserii samochodowych klasy A — w tym mask, drzwi i błotników — maszyny te zapewniają dokładność na poziomie mikronów oraz wierną reprodukcję powierzchni niezbędną do uzyskania bezbłędnych powłok gotowych do malowania. Ich sztywna, termicznie stabilna konstrukcja umożliwia intensywne frezowanie hartowanych stali narzędziowych (np. H13 lub S7) przy jednoczesnym utrzymaniu ścisłych допусków przez miliony cykli tłoczenia. W przemyśle lotniczym centra frezarskie typu gantry służą do produkcji dużych matryc strukturalnych przeznaczonych do jednolitych elementów, takich jak żeberka skrzydeł czy ramy kadłuba — co redukuje liczbę części, złożoność montażu oraz masę. Dzięki możliwości obróbki nadmiernie dużych przedmiotów w jednym uchwycie eliminują one błędy wynikające z ponownego pozycjonowania i zapewniają jednolitą jakość w trakcie długotrwałych serii produkcyjnych. Ta zdolność bezpośrednio skraca czas realizacji zamówień, poprawia współczynnik wydajności oraz obniża koszt pojedynczej części — czyniąc te maszyny niezastąpionymi dla producentów, którzy muszą równocześnie spełniać wymagania dotyczące precyzji, skali produkcji i niezawodności.

Wybór odpowiedniego centrum frezarskiego portalowego: dopasowanie specyfikacji do wymagań dotyczących form i matryc

Wybór optymalnego centrum frezarskiego portalowego wymaga dopasowania specyfikacji technicznych do fizycznych i precyzyjnych wymagań aplikacji związanych z formami i matrycami. Wielkość i masa obrabianego przedmiotu określają minimalne wymiary stołu, zakresy przesuwów oraz nośność – co jest szczególnie istotne przy dużych matrycach samochodowych lub narzędziach do przemysłu lotniczego. Sztywność konstrukcyjna ma kluczowe znaczenie: konfiguracje z nieruchomym beleką zapewniają wyższą stabilność podczas ciężkich operacji frezowania, ograniczając drgania i zachowując dokładność na poziomie mikrometrów w złożonych wnękach. Systemy zapewniające stabilność termiczną – niezależnie od tego, czy są one pasywne (materiały o niskim współczynniku rozszerzalności cieplnej, chłodzenie symetryczne) czy aktywne (zwrotna pętla sterowania z czujników w czasie rzeczywistym) – są niezbędne podczas długotrwałych cykli obróbki, aby zapobiec dryfowi wymiarowemu. Moc wrzeciona (zalecana wartość powyżej 25 KM) oraz moment obrotowy w dolnym zakresie obrotów muszą umożliwiać intensywne toczenie bez zatrzymywania się urządzenia. W przypadku wielostronnej obróbki zintegrowane stoły obrotowe lub głowice nachylno-obrotowe znacznie zmniejszają błędy ponownego pozycjonowania i upraszczają programowanie. Przyspieszenie osi (≥ 1,0 m/s²) oraz prędkości szybkich przesuwów (≥ 30 m/min) dalszym stopniu zwiększają wydajność przy obróbce dużych elementów, bez pogorszenia jakości powierzchni. Badania branżowe wskazują, że konfiguracje z nieruchomą beleką zapewniają nawet o 30% większą sztywność niż alternatywne rozwiązania z ruchomą belką [Hirung 2025], co potwierdza ich przydatność w przypadku narzędzi lotniczych o wysokiej dokładności – gdzie precyzja nie jest kwestią stopniowego doskonalenia, lecz podstawowym założeniem projektowym.

Najczęściej zadawane pytania

Co to jest Centrum Frezarkowe Gantry?

Ośrodek obróbkowy typu bramkowy to rodzaj maszyny CNC z konstrukcją przypominającą most, zaprojektowany do frezowania o wysokiej precyzji, szczególnie w produkcji form i matryc. Charakteryzuje się wyjątkową stabilnością termiczną, sztywnością konstrukcyjną oraz zdolnością obsługi dużych przedmiotów obrabianych.

Dlaczego stabilność termiczna jest ważna w ośrodkach obróbkowych typu bramkowy?

Stabilność termiczna zapewnia dokładną obróbkę poprzez minimalizację przemieszczeń termicznych oraz utrzymanie prawidłowego położenia wrzeciona względem przedmiotu obrabianego podczas długotrwałych operacji cięcia. Dzięki temu zmniejsza się niedoskonałości wymiarowe i zapobiega się powstawaniu wad w formach i matrycach.

Jakie są korzyści wynikające z jednoczesnej obróbki pięcioosiowej w produkcji form?

jednoczesna obróbka pięcioosiowa umożliwia nieprzerwaną obróbkę wielu powierzchni, redukuje błędy związane z ponownym pozycjonowaniem przedmiotu obrabianego oraz skraca czas przygotowania do obróbki. Poprawia dokładność wymiarową, jakość powierzchni oraz ogólną wydajność procesu produkcyjnego.

W jaki sposób sztywność konstrukcyjna przyczynia się do produkcji form i matryc?

Sztywność konstrukcyjna minimalizuje ugięcia i drgania podczas obróbki, zapewniając ścisłe допуски oraz wysokiej jakości wykończenie powierzchni. Dzięki temu wydłuża się żywotność narzędzi, zmniejsza się potrzeba ręcznego wykańczania oraz poprawia się dokładność geometryczna.

Jakie czynniki należy wziąć pod uwagę przy wyborze centrum frezarskiego typu portalowego?

Główne czynniki obejmują rozmiar obrabianego przedmiotu, wymiary stołu, nośność, systemy zapewniające stabilność termiczną, moc wrzeciona, zintegrowane stoły obrotowe, przyspieszenie osi oraz prędkości posuwu szybkiego.
