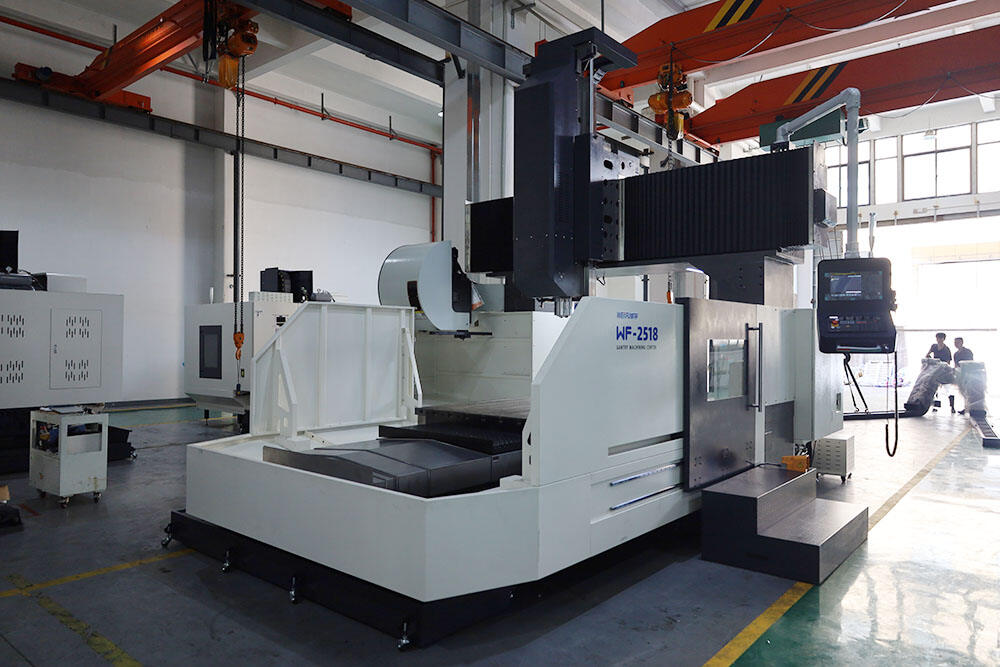

Główne kwestie do rozważenia przy wyborze frezarki portalowej do swojej warsztatowej hali produkcyjnej

Pojemność przedmiotu obrabianego: rozmiar stołu do wyrównywania, nośność i sztywność konstrukcyjna

Dobór odpowiednich wymiarów stołu oraz jego nośności stanowi podstawę każdego produkcyjnego centrum frezarskiego typu portalowego. Stół roboczy musi nie tylko pomieścić największy przedmiot obrabiany, ale także zachować sztywność pod wpływem dynamicznych sił cięcia. Niedopasowanie między rozmiarem stołu a geometrią detalu powoduje trudności z zaciskaniem oraz zmniejsza skuteczną długość przebiegu, podczas gdy przekroczenie dopuszczalnej nośności prowadzi do odkształceń, które bezpośrednio pogarszają dokładność obróbki.

Ocena maksymalnych wymiarów przedmiotu obrabianego oraz dynamicznych limitów obciążenia

Zacznij od zmierzenia najdłuższego, najszerszego i najwyższego przedmiotu, który zamierzasz obrabiać. Wymiary stołu powinny przekraczać te wartości o co najmniej 10% z każdej strony, aby zapewnić bezpieczne zamocowanie i wystarczającą wolną przestrzeń dla narzędzi. Nie mniej istotne jest ograniczenie obciążenia dynamicznego – maksymalna masa, jaką stół może przenosić podczas ruchu z zaprogramowaną prędkością posuwu. Statyczna wartość nośności wynosząca 2000 kg nie gwarantuje stabilności podczas szybkiego przesuwu ani intensywnych przebiegów frezowania wykończeniowego. Skonsultuj się z wykresem obciążeń dostarczonym przez producenta maszyny, aby upewnić się, że łączna masa przedmiotu obrabianego, uchwytu oraz wszelkiego dodatkowego sprzętu mieści się w zakresie dopuszczalnej nośności dynamicznej. Wiele centra obróbkowe portalowe zawiera wbudowany zapas bezpieczeństwa wynoszący 15–20%, lecz rutynowe poleganie na nim przyspiesza zużycie śrub kulowych i prowadnic liniowych.

Dlaczego przeciążanie wpływa negatywnie na długotrwałą dokładność oraz zgodność z normą VDI 3441

Stałe przeciążanie powoduje stopniowe pogorszenie geometrycznej dokładności ustawienia maszyny. Pętla konstrukcyjna — składająca się z stołu, podstawy, kolumny i wrzeciona — ulega mikroodkształceniom, które powodują dryfowanie wierzchołka narzędzia. Ten przesuw czyni nieprawidłową dokładność pozycjonowania mierzoną zgodnie ze standardem VDI 3441, czyli międzynarodowym standardem obowiązującym dla dużych frezarek CNC. Na przykład frezarka portalowa o dopuszczalnym obciążeniu 3000 kg może zapewniać dwukierunkową dokładność pozycjonowania na poziomie 0,008 mm na 1000 mm — jednak przekroczenie obciążenia jedynie o 20% może zwiększyć ten błąd o 50% lub więcej. Powstający w ten sposób dryf wymiarowy wymusza dodatkowe przejścia wykańczające, skraca żywotność narzędzi i w końcu wymaga kosztownej ponownej regulacji dokładności ustawienia. Aby zachować zgodność z normą VDI 3441 przez cały okres eksploatacji maszyny, operatorzy powinni pracować przy obciążeniu wynoszącym 70–80% nominalnej dynamicznej nośności maszyny — a nie traktować wartości nominalnej jako stałego pułapu roboczego.

Wysoka precyzja działania: sztywność, stabilność termiczna oraz spójność jakości powierzchni

Wpływ konstrukcji centrum frezarskiego typu portalowego na powtarzalność na poziomie mikronów

Sztywność konstrukcyjna decyduje bezpośrednio o zdolności centrum frezarskiego typu portalowego do utrzymania powtarzalności na poziomie mikronów pod wpływem sił skrawania. Maszyny z zoptymalizowanymi żebrami wzmocnienia, odlewkami wysokiej klasy oraz prowadnicami liniowymi z wcześniejszym obciążeniem odpornością na ugięcia podczas intensywnego obróbki. Stabilność termiczna jest równie istotna: asymetryczne wydzielanie ciepła przez wrzeciona lub napędy powoduje dryf wymiarowy przekraczający 10 µm/m w środowiskach bez odpowiedniego sterowania temperaturą. Zaawansowane konstrukcje obejmują symetryczne kanały chłodzenia oraz materiały o wysokiej stabilności termicznej, minimalizujące taki dryf. Spójna jakość wykończenia powierzchni zależy od tej integralności mechanicznej — drgania lub rozszerzalność termiczna występujące w trakcie długotrwałych cykli obróbkowych powodują widoczne ślady narzędziowe i pogarszają wartości chropowatości Ra poniżej 0,8 µm. Producentom, którzy stawiają na te podstawy inżynierskie, udaje się osiągnąć dokładność pozycjonowania w zakresie ±0,005 mm w całym obszarze roboczym maszyny.

Równoważenie możliwości wysokoprędkościowych wrzecion z zarządzaniem ciepłem w systemach o dużych gabarytach

Wysokomocowe wrzeciona (30 kW i więcej) umożliwiają wydajne usuwanie metalu w dużych centrach frezarskich typu gantry, generując jednak znaczne obciążenia cieplne. Bez odpowiedniego zarządzania ciepłem powoduje to lokalne rozszerzenie termiczne w układzie osi Z, co wprowadza błędy pozycjonowania podczas długotrwałych operacji. Skuteczne zarządzanie ciepłem zapewnia równowagę między wydajnością wrzeciona a stabilnością poprzez zintegrowane interfejsy chłodzenia wrzeciona oraz kontrolę temperatury otoczenia (±1 °C). W przypadku elementów lotniczych z aluminium wymagających prędkości obrotowej 18 000 obr/min chłodzenie wymuszanym powietrzem może być wystarczające. Jednak obróbka tytanu wymaga wrzecion chłodzonych cieczą, aby zachować dopuszczalne tolerancje łożysk oraz zapobiec przekazywaniu ciepła do konstrukcji maszyny. Strategiczne umieszczenie czujników temperatury wzdłuż belki gantry pozwala na kompensację w czasie rzeczywistym, zapewniając stałość chropowatości powierzchni na poziomie poniżej 1,6 µm Ra w całym cyklu produkcyjnym.

Wybór systemu wrzeciona: moc, moment obrotowy i optymalizacja dostosowana do materiału

Dopasowanie charakterystyk momentu obrotowego wrzeciona do wymagań obróbki tytanu, aluminium i stopów Inconel

Wybór optymalnego wrzeciona wymaga dokładnego dopasowania do właściwości materiału. Stopy tytanu wymagają wysokiego momentu obrotowego przy niższych prędkościach obrotowych (zazwyczaj 800–1200 Nm poniżej 6000 obr/min), aby pokonać opór skrawania i jednocześnie zminimalizować zużycie narzędzi spowodowane ciepłem. Obróbka aluminium wymaga wrzecion o prędkości przekraczającej 18 000 obr/min i umiarkowanym momencie obrotowym, co umożliwia efektywne usuwanie wióra oraz osiągnięcie chropowatości powierzchni poniżej Ra 0,8 µm. W przypadku Inconel należy preferować silniki o stałym momencie obrotowym, które utrzymują ponad 60% mocy w całym zakresie pracy – cecha kluczowa dla nieprzerwanych przejść frezowania wykończeniowego. Dane branżowe wskazują, że niedopasowanie charakterystyk momentu obrotowego zwiększa czas cyklu o 22% oraz koszty narzędzi o 37% [Raport z 2023 r. dotyczący efektywności obróbki]. Kluczowe kwestie do rozważenia obejmują:

• Tytan: Wymaga dostępności ponad 75% maksymalnego momentu obrotowego poniżej 4500 obr/min
• Aluminium: Optymalne powyżej 15 000 obr/min przy zrównoważonym momencie obrotowym w średnim zakresie prędkości
• Inconel: Wymagania dotyczące płaskich charakterystyk momentu obrotowego przy utrzymaniu wartości ≥480 Nm do 80% maksymalnej prędkości

Konfiguracja osi i wielofunkcyjność: ocena zwrotu z inwestycji (ROI) w przypadku frezarek portalowych o 3 lub 5 osiach

Efektywność obróbki pięcioma stronami ciężkich odlewów: kiedy złożoność uzasadnia inwestycję

Obróbka pięcioma stronami rewolucjonizuje produkcję ciężkich odlewów, umożliwiając jednoczesne przetwarzanie z pięciu kierunków w jednej pozycji. Eliminuje to wielokrotne przestawiania części wymagane w systemach 3-osowych, które wiążą się z ryzykiem uszkodzeń podczas manipulacji oraz błędami pozycjonowania dla dużych i masywnych elementów. Pięcioosiowy frezarko-wiertarkowy obrabiarki portalowej osiąga czas cyklu do 40% krótszy niż tradycyjne metody dzięki ciągłemu stykowi narzędzia z materiałem. Choć początkowe inwestycje są wyższe, zwrot z inwestycji staje się korzystny przy obróbce złożonych geometrii, takich jak obudowy turbin lub ramy konstrukcyjne. Obniżone koszty uchwytów, zminimalizowane wskaźniki odpadów spowodowanych uszkodzeniami podczas manipulacji oraz mniejsze zapotrzebowanie na siłę roboczą rekompensują koszty kapitałowe. Producentom uzyskanie zwrotu inwestycji zajmuje od 18 do 36 miesięcy przy produkcji wysokiej precyzji i dużych komponentów.

Integracja w warsztacie: powierzchnia zabudowy, fundament oraz zgodność z systemem sterowania

Przed zainstalowaniem centrum frezarskiego typu bramowego należy ocenić dostępną powierzchnię warsztatu oraz nośność podłogi. Te maszyny o dużych wymiarach wymagają minimalnej przestrzeni wolnej wokół strefy roboczej wynoszącej od 1,5 do 2 metrów, zapewniającej bezpieczne prowadzenie operacji i dostęp do konserwacji. Fundament musi stanowić wzmocniona płyta betonowa — zazwyczaj o grubości 300–500 mm — aby pochłaniać siły dynamiczne i zapobiegać przenoszeniu drgań, które mogłyby obniżyć dokładność obróbki. Nie mniej istotna jest zgodność systemu sterowania: sterownik maszyny powinien bezproblemowo integrować się z istniejącymi platformami ERP i MES. Należy sprawdzić, czy sterownik CNC obsługuje standardowe protokoły komunikacyjne, takie jak MTConnect lub OPC-UA, umożliwiające wymianę danych w czasie rzeczywistym oraz zdalne monitorowanie. Niezgodność architektury sterowania może skutkować kosztownymi modernizacjami lub opóźnieniami w produkcji. Poprawne zaplanowanie przestrzeni, fundamentu oraz integracji zapewnia, że centrum frezarskie typu bramowego zapewni stałą wydajność bez zakłócania bieżących procesów produkcyjnych.

Sekcja FAQ

Jakie czynniki należy wziąć pod uwagę przy doborze rozmiaru stołu centrum frezarskiego typu portalowego?
Należy wziąć pod uwagę wymiary największego przedmiotu obrabianego, który zamierza się przetwarzać. Dodaj 10% luzu z każdej strony na zamocowanie i ruch narzędzia. Upewnij się, że nośność dynamiczna odpowiada całkowitej masie przedmiotu obrabianego, uchwytu oraz akcesoriów.

Dlaczego sztywność konstrukcyjna jest ważna dla precyzyjnej obróbki?
Sztywność konstrukcyjna pozwala maszynie zachować dokładność pozycjonowania i wymiarową pod wpływem dużych sił cięcia, zapewnia powtarzalność operacji oraz minimalizuje wady, takie jak ślady narzędzi i odchylenia w jakości powierzchni.

W jaki sposób stabilność termiczna wpływa na jakość obróbki?
Rozszerzalność cieplna konstrukcji maszyny może powodować błędy w pozycjonowaniu narzędzia oraz utratę dokładności wymiarowej. Konstrukcje wyposażone w systemy zarządzania temperaturą łagodzą te problemy, poprawiając spójność operacji wysokiej precyzji.

Jakie są różnice w wymaganiach dotyczących wrzeciona przy obróbce tytanu, aluminium oraz stopu Inconel?
Tytan wymaga wyskiego momentu obrotowego przy niskich prędkościach obrotowych. Aluminium sprzyja wysokoprędkościowym wrzecionom o umiarkowanym momencie obrotowym. Inconel wymaga wrzeciona zapewniającego stały moment obrotowy w średnich i wysokich prędkościach roboczych.

Dlaczego wybrać 5-osiowy frezarkę portalową zamiast systemu 3-osiowego?
systemy 5-osiowe skracają czas przygotowania i zmniejszają błędy związane z manipulacją, umożliwiają obróbkę z wielu orientacji w jednej operacji i są idealne do złożonych elementów. Choć ich początkowy koszt jest wyższy, zapewniają szybszy zwrot inwestycji w branżach produkujących duże serie precyzyjnych części.
