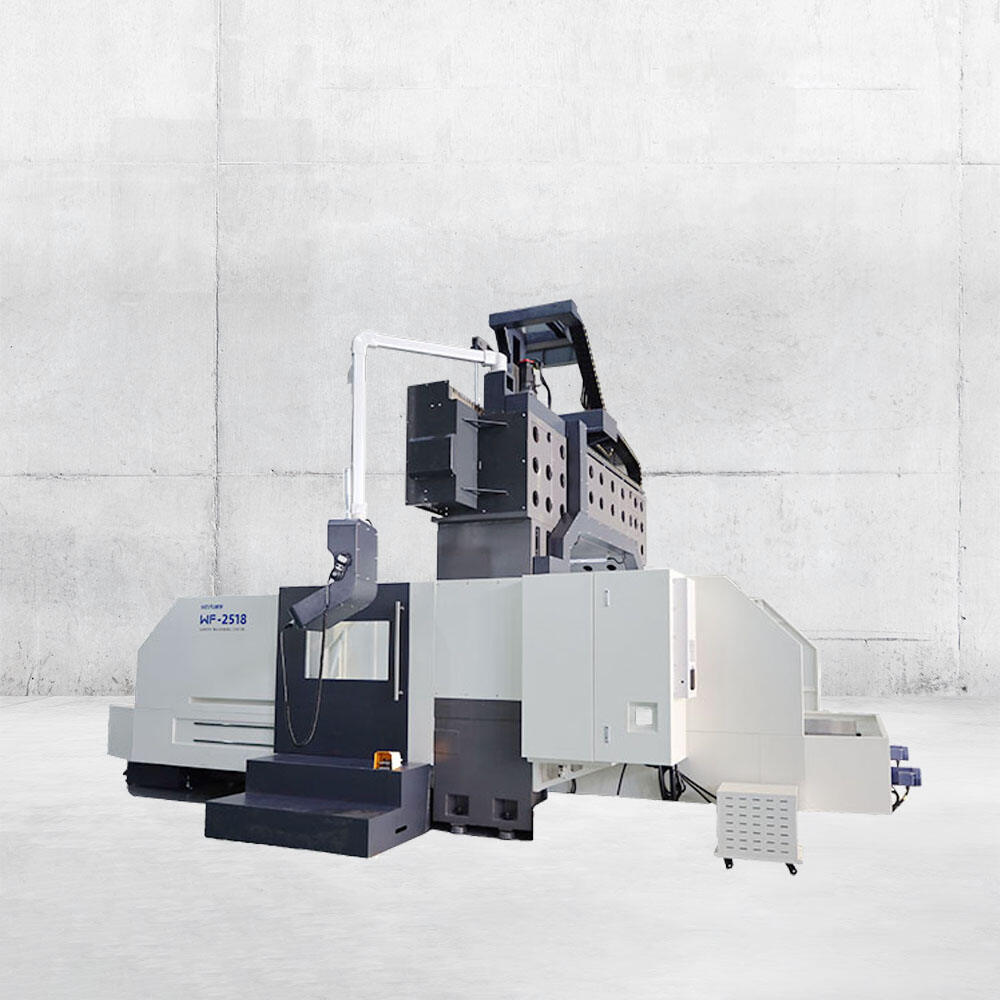

Ośrodek obróbki frezarką portalową w przemyśle stoczniowym: siła i precyzja połączone

Dlaczego centra frezarskie typu bramkowego są kluczowe dla nowoczesnej stoczniarstwa

Współczesne budownictwo okrętowe wymaga jednoczesnego osiągnięcia integralności konstrukcyjnej i dokładności wymiarowej w przypadku dużych elementów. Obrabiarka typu portalowa doskonale sprawdza się w takim środowisku, ponieważ jej ramka przypominająca most równomiernie rozprowadza siły skrawania — eliminując odkształcenia i drgania, które są typowe dla mniejszych konstrukcji obrabiarek. Stocznie polegają na tej architekturze przy frezowaniu sekcji kadłuba, zespołów sterów oraz elementów układu napędowego, których długość przekracza zazwyczaj dziesięć metrów. Dzięki pozostawieniu przedmiotu obrabianego nieruchomym i przemieszczaniu się portalu nad nim, operatorzy zapewniają stałą dokładność wymiarową nawet podczas frezowania wysokowytrzymałej stali morskiej. Takie jednokrotne zamocowanie zmniejsza konieczność ponownego pozycjonowania detalu, ograniczając błędy skumulowane, które mogą zagrozić szczelności połączeń. Wysoka nośność maszyny umożliwia również obróbkę grubej blachy ze spoinami bez utraty jakości wykończenia powierzchni. W branży, w której poprawa nieprawidłowo ustawionej grodzi może opóźnić harmonogram postoju w suchym doku o wiele tygodni, niezawodność obrabiarek typu portalowa przekłada się bezpośrednio na terminowość dostaw — a ich integracja w liniach produkcyjnych wspiera zasady produkcji „lean”, minimalizując interwencje ręczne i zapewniając powtarzalną jakość zarówno dla jednostek wojskowych, jak i handlowych.

Sztywność konstrukcyjna i stabilność dynamiczna frezarek portalowych

Konstrukcja z podwójną kolumną oraz weryfikacja metodą elementów skończonych do obróbki sekcji kadłuba

Rama z podwójną kolumną zapewnia podstawową sztywność niezbędną do obróbki dużych sekcji kadłuba. W przeciwieństwie do maszyn o konstrukcji typu C, jej symetryczna budowa umożliwia równomierne rozprowadzanie sił cięcia na obie kolumny, minimalizując ugięcie podczas intensywnych przejść wykańczających. W trakcie projektowania analiza metodą elementów skończonych (MES) potwierdza, że belka i pionowe elementy zachowują sztywność przy obciążeniach przekraczających 20 ton. Na przykład symulacja działania siły cięcia o wartości 10 000 N na sekcji o szerokości 6 metrów wykazuje przemieszczenie poniżej 15 µm — wartość znacznie mieszcząca się w dopuszczalnych tolerancjach przygotowania do spawania. Ta weryfikacja gwarantuje stabilność zamkniętego obwodu konstrukcyjnego nawet podczas usuwania dużych objętości materiału z płyt stalowych, zapewniając stałą dokładność geometryczną oraz ograniczając potrzebę ręcznych korekt dopasowania w trakcie końcowej montażu.

Dane dotyczące wydajności zgodnie z normą ISO 230-2: tłumienie drgań i stabilność cieplna pod obciążeniem produkcyjnym w warunkach morskich

Ilościową wydajność w rzeczywistych warunkach obciążeń morskich potwierdzają badania zgodne z normą ISO 230-2. Typowy bramowe centrum obróbcze osiąga amplitudę drgań mniejszą niż 0,8 µm podczas obrotów wrzeciona z częstotliwością 10 Hz — co ma kluczowe znaczenie przy frezowaniu piast śrub napędowych lub kloszy sterów. Równie istotna jest stabilność cieplna: w trakcie 6-godzinnego ciągłego cyklu cięcia przesunięcie osi wrzeciona pozostaje w granicach 12 µm dzięki masywnemu podstawowi z żeliwa odlewanego, który działa jako skuteczny odprowadzacz ciepła. Dane te bezpośrednio wspierają planowanie pracy stoczni, umożliwiając kolejne frezowanie wielu paneli kadłuba bez konieczności powtarzania cykli rozgrzewania. Łącznie geometria z podwójną kolumną oraz zweryfikowane zachowanie dynamiczne zapewniają przewidywalną i powtarzalną precyzję wymaganą przez nowoczesne budownictwo okrętowe.

Możliwości precyzyjnego frezowania centrów frezarskich typu gantry do kluczowych komponentów okrętowych

Centra obróbkowe typu portalowego zapewniają precyzję na poziomie mikronów, niezbędną do najbardziej wymagających komponentów okrętowych — od łopatek śruby napędowej po ramy kadłuba. Ich sztywna konstrukcja oraz zaawansowana kontrola serwonapędu umożliwiają stałą dokładność przy obróbce ogromnych przedmiotów, co zmniejsza konieczność poprawek i gwarantuje prawidłowe dopasowanie w końcowej fazie montażu.

Dokładność pozycjonowania poniżej 10 µm przy profilowaniu łopatek śruby napędowej i wyrównywaniu ramek

Profilowanie łopat śruby okrętowej wymaga tolerancji konturowania poniżej 10 µm, aby zachować wydajność hydrodynamiczną. Centra frezarskie typu bramkowego osiągają taką dokładność dzięki zastosowaniu podwójnych enkoderów sprzężenia zwrotnego oraz procedur kompensacji termicznej korygujących rozszerzanie się wrzeciona podczas długich frezowań. Podobnie wyrównanie ram w sekcjach statków – gdzie niedoskonałe dopasowanie może powodować naprężenia konstrukcyjne – korzysta z możliwości maszyny utrzymywania pozycji na długości przesuwów wielometrowych. Typowe wyniki obejmują chropowatość powierzchni łopat poniżej Ra 0,8 µm oraz położenie otworów w ramach z odchyłką nie przekraczającą ±8 µm, co eliminuje konieczność ręcznego szlifowania, stosowanego wcześniej. Taki poziom precyzji skraca czas montażu w fazie próbnej nawet o 30%.

Kontrola tolerancji w dużych elementach spawanych z blach: redukcja korekcji po frezowaniu o 42%

Duże spawane panele często ulegają odkształceniom podczas produkcji, co prowadzi do nadmiernie dużych tolerancji frezowania. Centra frezarskie typu bramkowe z adaptacyjną kontrolą mogą mierzyć rzeczywistą grubość materiału i w czasie rzeczywistym dostosowywać ścieżki narzędzia, zapewniając płaskość na poziomie 0,05 mm na metr. W ostatnich próbach produkcyjnych podejście to zmniejszyło kosztowne operacje korekcyjne po frezowaniu — szlifowanie i dopasowywanie za pomocą wkładek — o 42%. Kluczowe znaczenie ma zdolność maszyny do łączenia wysokich szybkości usuwania metalu przy czyszczeniu spoin z przebiegami wykańczającymi, które respektują końcowe tolerancje. W przypadku typowego zestawu paneli kadłuba przekłada się to na oszczędność tysięcy godzin oraz poprawę współczynnika pierwszego przebiegu.

Skalowalne obróbka dużych elementów: od paneli kadłuba do modułów morskich

zasięg przejazdu przekraczający 30 metrów oraz modularna integracja szyn do zintegrowanej obróbki paneli

W przypadku obróbki zintegrowanych paneli centra frezarskie typu portalowego oferują zakresy przesuwu przekraczające 30 metrów. Modułowa integracja szyn pozwala stoczniom na rozszerzanie obszaru roboczego w miarę potrzeb — umożliwiając obróbkę dużych sekcji kadłuba bez konieczności ich ponownego pozycjonowania. Dzięki temu skraca się czas przygotowania maszyny do pracy i poprawia się wydajność produkcji. Wieloosobowe wrzeciona oraz automatyczne wymienniki narzędzi umożliwiają wiercenie, gwintowanie i frezowanie w jednym przejściu, zapewniając kompleksową obróbkę paneli kadłubowych. Stocznie mogą stopniowo rozbudowywać system poprzez dodawanie kolejnych odcinków szyn, minimalizując początkowe inwestycje i jednocześnie zapewniając elastyczność oraz przyszłościową skalowalność mocy produkcyjnej.

Rozszerzenie zastosowań: moduły dla statków transportujących LNG, wyposażenie okrętów wspomagających działania morskie oraz hybrydowe komórki produkcyjne

Ponad panele kadłuba, te systemy przetwarzają moduły do statków transportujących LNG, maszyny do statków wspomagających operacje morskie oraz komponenty do hybrydowych komórek produkcyjnych. Obrabiarka portalowa dopasowuje się do różnorodnych geometrii — od spawanych blach grubościennych po precyzyjnie obrobione powierzchnie stykowe — bez konieczności ponownej konfiguracji. W komórkach hybrydowych wykonuje podstawowe operacje ubytkowe uzupełniające procesy napylania addytywnego. Ta elastyczność czyni ją fundamentem nowoczesnych, wielofunkcyjnych linii produkcyjnych dla przemysłu morskiego — zmniejszając potrzebę stosowania wielu specjalizowanych maszyn.

Często zadawane pytania

Co to jest Centrum Frezarkowe Gantry?

Obrabiarka portalowa to wysokoprecyzyjne narzędzie maszynowe stosowane głównie do obróbki dużych elementów. Charakteryzuje się konstrukcją portalową umieszczoną nad obszarem roboczym, dzięki czemu przedmiot obrabiany pozostaje nieruchomy, a ruch wykonuje tylko narzędzie skrawające.

Dlaczego obrabiarki portalowe są niezbędne w stoczniarstwie?

Zapewniają integralność konstrukcyjną, wysoką dokładność wymiarową oraz możliwość obróbki dużych i ciężkich elementów, takich jak sekcje kadłuba i systemy napędowe, które odgrywają kluczową rolę w nowoczesnej stoczniarstwie.

W jaki sposób centra frezarskie typu bramkowe zapewniają precyzję przy dużych obciążeniach?

Ich konstrukcja z podwójną kolumną oraz weryfikacja metodą elementów skończonych minimalizują ugięcia i zapewniają sztywność, podczas gdy testy zgodnie ze standardem ISO 230-2 potwierdzają stabilność dynamiczną podczas operacji przy dużych obciążeniach.

Czy te systemy są w stanie wykonywać zarówno operacje frezowania ścisłego (roughing), jak i wykańczającego (finishing)?

Tak, centra frezarskie typu bramkowe łączą wysokie tempo usuwania materiału podczas frezowania ścisłego z precyzyjnymi przebiegami wykańczającymi, co znacznie zmniejsza zakres prac po obróbce.

Czy centra frezarskie typu bramkowe można skalować zgodnie z potrzebami produkcyjnymi?

Oczywiście – integrują one modułowe szyny umożliwiające rozszerzenie obszaru roboczego i skalowanie systemu, co pozwala spełniać wymagania związane z obróbką dużych elementów.
