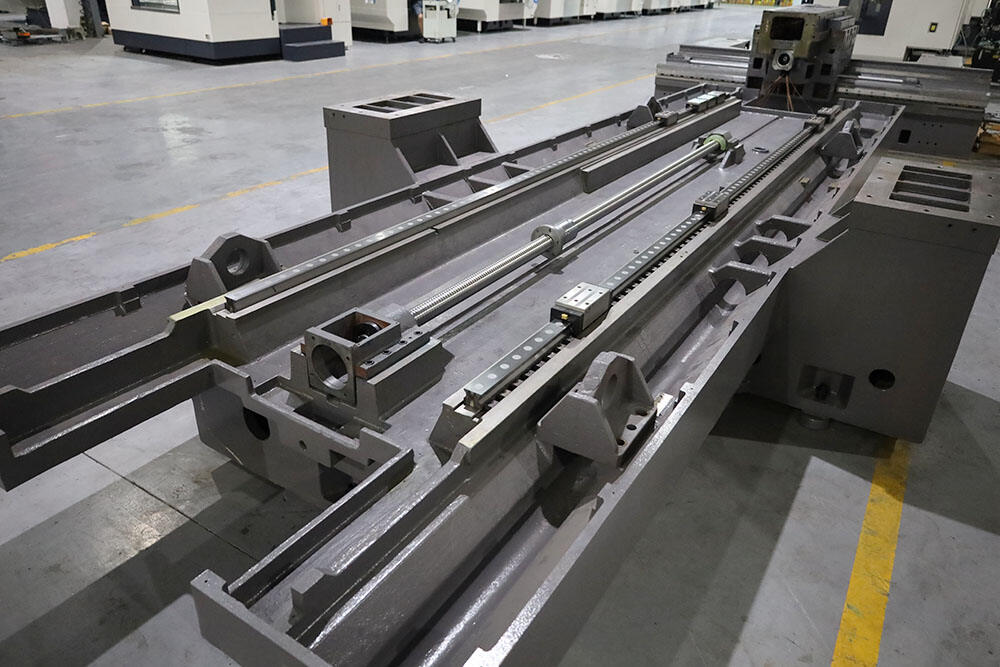

Centrum frezarskie typu gantry: idealne do precyzyjnej obróbki nadmiernie dużych przedmiotów

Dlaczego centra frezarskie typu portalowego wyróżniają się przy obróbce nadmiernie dużych przedmiotów

A bramowe centrum obróbcze oferuje wyraźne zalety przy obróbce nadmiernie dużych przedmiotów dzięki oddzieleniu ruchu przedmiotu obrabianego od ruchu skrawania. W przeciwieństwie do standardowych frezarek pionowych lub poziomych centra frezarskie typu portalowego przesuwają portal i wrzeciono, podczas gdy przedmiot obrabiany pozostaje nieruchomy — to podstawowe rozwiązanie konstrukcyjne, które eliminuje kluczowe ograniczenia związane z wielkością, dokładnością i wydajnością.

Zaleta nieruchomego stołu: stabilność, efektywność przygotowania do obróbki oraz zmniejszenie błędów dynamicznych

Utrzymywanie przedmiotu obrabianego w stałym położeniu na sztywnej, nieruchomej stole eliminuje bezwładność związaną z masą, która pogarsza dokładność pozycjonowania. Gdy stoły muszą przesuwać kilka ton materiału, siły związane z przyspieszaniem i hamowaniem wywołują drgania oraz odkształcenia konstrukcyjne — błędy, których w pełni unikają systemy portalowe. Te maszyny regularnie obsługują obciążenia przekraczające 20 ton bez przesuwania się podczas cięcia. Przygotowanie do pracy jest również bardziej wydajne: operatorzy mocują duże elementy bezpośrednio na stole, nie wykonując ponownych obliczeń dynamicznych przesunięć, a wzajemne ustawienie pozostaje spójne przez cały długi cykl obróbki. Ta stabilność znacząco zmniejsza błędy dynamiczne — szczególnie podczas wysokoprędkościowej obróbki wykończeniowej lub przy użyciu narzędzi o dużym zasięgu — zapewniając powtarzalne pozycjonowanie na poziomie mikrometrów dla producentów nadmiernie dużych komponentów.

Skalowalny projekt układu przestrzennego: obsługa przedmiotów obrabianych o długości od 3 do 15+ metrów bez utraty dostępności

Konstrukcja portalowa skaluje się naturalnie, umożliwiając obsługę bardzo dużych długości. Przez przedłużenie torów prowadzących po obu stronach budowniczowie tworzą obszary obróbki wzdłuż osi X o długości od 3 do ponad 15 metrów — bez proporcjonalnego zwiększania masy poruszającej się części. Stół roboczy pozostaje prostą, płaską powierzchnią, więc jego wydłużenie zwiększa koszty w sposób liniowy, a nie wykładniczy. Dostępność pozostaje pełna: operatorzy swobodnie poruszają się wokół nieruchomego elementu, bezpośrednio załadowują narzędzia oraz dokonują inspekcji cech z wielu kątów. Otwarta konstrukcja kolumn pozwala również na łatwy dostęp dźwigu do umieszczania obrabianych części. Ta skalowalność czyni centra obróbkowe portalowe najbardziej praktycznym rozwiązaniem dla branż przetwarzających długie elementy — takie jak łopaty turbin wiatrowych, ramy wagonów kolejowych czy duże podstawy form — gdzie konstrukcje z ruchomym stołem stają się mechanicznie niewykonalne i zbyt kosztowne.

Sztywność konstrukcyjna i stabilność termiczna centrów obróbkowych portalowych

Monolityczna konstrukcja mostka i architektura z nieruchomym słupem: podstawy wysokiej sztywności statycznej i dynamicznej

Główną zaletą frezarki portalowej jest jej architektura z nieruchomym słupem i monolitycznym mostkiem. Ponieważ przedmiot obrabiany pozostaje nieruchomy, ramę maszyny można zaprojektować tak, aby osiągnąć maksymalną sztywność – minimalizując ugięcie pod wpływem dużych sił cięcia. Wartości sztywności statycznej przekraczają zwykle 50 N/µm, natomiast sztywność dynamiczna – kluczowa dla tłumienia drgań podczas wysokoprędkościowej obróbki twardych stopów – jest poprawiana dzięki precyzyjnie szlifowanym prowadnicom liniowym oraz śrubom kulkowym z wciskiem wstępnym. Ta kombinacja zapewnia stabilność położenia podczas intensywnej obróbki materiału dużych elementów, ponieważ nawet mikronowe odchylenia toru narzędzia naruszają integralność wymiarową. Badania wykazują, że takie sztywne konstrukcje portalowe zmniejszają błąd dynamiczny o ponad 80% w porównaniu do maszyn typu C-frame podczas frezowania stopów tytanu przy prędkości obrotowej 15 000 obr/min.

Integracja kompensacji termicznej: most między sztywnością a rzeczywistą dokładnością

Sztywność konstrukcyjna stanowi podstawę — ale zarządzanie ciepłem zapewnia utrzymywanie precyzji w czasie. Obróbka skrawaniem generuje ciepło, powodując rozszerzanie się kluczowych elementów, takich jak śruby toczone i obudowy wrzecion. Nowoczesne centra frezarskie typu portalowego integrują czujniki temperatury wielopunktowe wraz z algorytmami predykcyjnej kompensacji, które w czasie rzeczywistym monitorują wzrost termiczny i odpowiednio korygują pozycjonowanie osi. Na przykład gradient temperatury wynoszący 1 °C wzdłuż osi o długości 10 metrów może spowodować błąd do 120 µm w nieulepszanej stali. Dzięki zastosowaniu modeli kompensacyjnych zaawansowane systemy utrzymują dokładność w zakresie ±0,015 mm — nawet podczas 24-godzinnej pracy ciągłej — co czyni je niezastąpionymi w produkcji elementów do przemysłu jądrowego, gdzie cyklowanie termiczne jest nieuniknione.

Wydajność precyzyjna centrów frezarskich typu portalowego w kluczowych branżach

Aerospace: frezowanie żeber skrzydła w jednym ustawieniu z tolerancją ±0,015 mm na systemach o długości 8 metrów

Centra obróbkowe typu bramkowego zapewniają nieosiągalną dotąd precyzję przy obróbce elementów lotniczych, takich jak skrzydłowe belki nośne o długości przekraczającej 8 metrów. Ich monolityczna konstrukcja mostowa eliminuje błędy kumulacyjnego pozycjonowania, które są typowe dla systemów napędzanych silnikami liniowymi, a zintegrowana kompensacja termiczna utrzymuje dokładność pozycjonowania na poziomie ±0,015 mm przez cały czas długotrwałych cykli obróbkowych. Dzięki temu możliwe jest przetwarzanie belki nośnych ze stopów tytanu w jednej ustawie – co zmniejsza błędy wyważenia o 73% w porównaniu do tradycyjnych metod wieloetapowych.

Energetyka i przemysł ciężki: frezowanie pierścienia wspornego do urządzeń jądrowych oraz elementów turbin wodnych

W zastosowaniach energetycznych centra frezarskie typu bramkowego frezują pierścienie nośne reaktorów jądrowych o masie przekraczającej 40 ton z dokładnością pozycjonowania lepszą niż 0,02 mm/m. Konfiguracja nieruchomego przedmiotu obrabianego zapobiega wibracjom podczas krytycznych operacji kształtowania łopatek turbin wodnych. Możliwości pięcioosiowe umożliwiają pełne obróbkę łopatek turbiny Francisza o średnicy do 6 metrów w jednym uchwycie — eliminując błędy ponownej montażu, które historycznie odpowiadały za 34% strat sprawności hydraulicznej.

Często zadawane pytania

Jaka jest główna zaleta stosowania centrum frezarskiego typu bramkowego do obróbki nadmiernie dużych przedmiotów?

Główną zaletą jest oddzielenie ruchu przedmiotu obrabianego od ruchu skrawania, co zapewnia stabilność, skalowalność oraz zmniejszenie błędów dynamicznych dla nadmiernie dużych komponentów.

W jaki sposób nieruchomy stół wpływa korzystnie na proces obróbki?

Nieruchomy stół eliminuje bezwładność wynikającą z masy, redukuje wibracje oraz umożliwia precyzyjne pozycjonowanie podczas wykańczania wysokoszybkościowego lub długotrwałych cykli obróbki.

Jakie branże najbardziej korzystają z obrabiarek portalowych?

Największą korzyść czerpią takie branże jak lotnictwo i kosmonautyka, energetyka oraz ciężka produkcja przemysłowa, szczególnie przy obróbce dużych elementów o wysokiej precyzji, takich jak skrzydłowe belki nośne, pierścienie podporowe do urządzeń jądrowych oraz łopatki turbin.

W jaki sposób nowoczesne systemy portalowe radzą sobie z rozszerzalnością cieplną?

Wykorzystują one czujniki temperatury wielopunktowe oraz algorytmy predykcyjnej kompensacji, które w czasie rzeczywistym korygują wpływ rozszerzalności cieplnej, zapewniając dokładność w zakresie ±0,015 mm.
